Номер детали:
d :
D :
B :

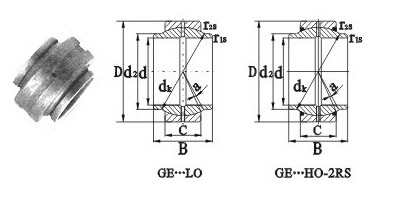

ГЕ...ЛО

  • Объект
  • Рисунок
ГЕ...ЛО
  • ГЕ...ЛО
PDF
выбиратьРасследованиеОбозначениеРазмеры (мм)α· ≈Номинальная нагрузка (кН)Вес (кг)
д:d2 minД:Б:Сдкr1с мин.r2s мин.ССО
GE20LO 20 25 35 20 12 29 0.3 0.3 4 30 146 0.07
GE25LO 25 30 42 25 16 35.5 0.6 0.6 4 48 240 0.12
GE32LO 32 38 52 32 18 44 0.6 1 4 67 335 0.2
GB40LO 40 46 62 40 22 53 0.6 1 4 100 500 0.34
GE50LO 50 57 75 50 28 66 0.6 1 4 156 780 0.56
GE63LO 63 71.5 95 63 36 83 0.1 1 4 255 1270 1.2
GE70LO 70 79 105 70 40 92 1 1 4 315 1560 1.7
GE8OLO 80 91 120 80 45 105 1 1 4 400 2000 2.4
GE20HO-2RS 20 24 35 24 12 29 0.2 0.3 3 30 146 0.057
GE25HO-2RS 25 29 42 29 16 35.5 0.2 0.6 3 48 240 0.1
GE30HO-2RS 30 34.2 47 30 18 40.7 0.2 0.6 3 62 310 0.14
GE35HO-2RS 35 40 55 35 20 47 0.3 1 3 80 400 0.24
GE40HO-2RS 40 45 62 38 22 53 0.3 1 3 100 500 0.29
GE45HO-2RS 45 51.5 68 40 25 60 0.3 1 3 127 640 0.43
GE50HO-2RS 50 56.5 75 43 28 66 0.3 1 3 156 780 0.54
GE60HO-2RS 60 67.7 90 54 36 80 0.3 1 3 245 1220 1.1
GE70HO-2RS 70 78 105 65 40 92 0.3 1 3 315 1560 1.6
GE80HO-2RS 80 90 120 74 45 105 0.3 1 3 400 2000 2.4
