Керамические сферические подшипники

  • Объект

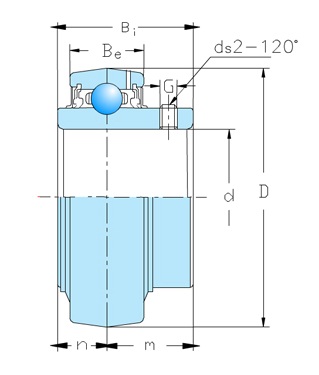

  • Рисунок
Керамические сферические подшипники
  • Керамические сферические подшипники

Вставные подшипники представляют собой радиальные шарикоподшипники с широкими внутренними кольцами. Он вставляется в корпус и работает как подшипник узла. Корпус в основном изготовлен из литой или прессованной стали. Подшипниковый узел имеет компактную конструкцию с совершенными уплотнительными устройствами. Их можно легко выравнивать во время работы, а также удобно монтировать и демонтировать.


PDF
выбиратьРасследованиеНомер подшипника.Диаметр валаГраничные размеры (мм) Базовая грузоподъемностьВес (кг)
в.ммД:БиБытьнмГдсСКо
UC201 - 12 47 31 16 12.7 18.3 5 M6x1.0 12890 6490 0.21
UC201-8 1/2 - 47 31 16 12.7 18.3 5 1/4-28UNF 12890 6490 0.21
UC202 - 15 47 31 16 12.7 18.3 5 M6x1.0 12890 6490 0.2
UC202-10 5/8 - 47 31 16 12.7 18.3 5 1/4-28UNF 12890 6490 0.19
UC203 - 17 47 31 16 12.7 18.3 5 M6x1.0 12890 6490 0.18
UC204 - 20 47 31 16 12.7 18.3 5 M6x1.0 12890 6490 0.17
UC204-12 3/4 - 47 31 16 12.7 18.3 5 1/4-28UNF 12890 6490 0.18
UC205 - 25 52 34 17 14.3 19.7 5.5 M6x1.0 14000 7560 0.2
UC205-14 7/8 - 52 34 17 14.3 19.7 5.5 1/4-28UNF 14000 7560 0.23
UC205-15 15/16 - 52 34 17 14.3 19.7 5.5 1/4-28UNF 14000 7560 0.21
UC205-16 1 - 52 34 17 14.3 19.7 5.5 1/4-28UNF 14000 7560 0.2
UC206 - 30 62 38.1 19 15.9 22.2 6 M6x1.0 19510 11160 0.33
UC206-17 1-1/16 - 62 38.1 19 15.9 22.2 6 1/4-28UNF 19510 11160 0.37
UC206-18 1-1/8 - 62 38.1 19 15.9 22.2 6 1/4-28UNF 19510 11160 0.35
UC206-19 1-3/16 - 62 38.1 19 15.9 22.2 6 1/4-28UNF 19510 11160 0.33
UC206-20 1-1/4 - 62 38.1 19 15.9 22.2 6 1/4-28UNF 19510 11160 0.3
UC207 - 35 72 42.9 20 17.5 25.4 6.5 M8x1.0 25640 15330 0.4
UC207-20 1-1/4 - 72 42.9 20 17.5 25.4 6.5 5-16/24UNF 25640 15330 0.55
UC207-21 1-5/16 - 72 42.9 20 17.5 25.4 6.5 5-16/24UNF 25640 15330 0.52
UC207-22 1-3/8 - 72 42.9 20 17.5 25.4 6.5 5-16/24UNF 25640 15330 0.49
UC207-23 1-7/16 - 72 42.9 20 17.5 25.4 6.5 5-16/24UNF 25640 15330 0.46
UC208 - 40 80 49.2 21 19 30.2 8 M8x1.0 28890 17110 0.65
UC208-24 1-1/2 - 80 49.2 21 19 30.2 8 5-16/24UNF 28890 17110 0.69
UC208-25 1-9/16 - 80 49.2 21 19 30.2 8 5-16/24UNF 28890 17110 0.67
UC209 - 45 85 49.2 22 19 30.2 8 M8x1.0 32670 18220 0.7
UC209-26 1-5/8 - 85 49.2 22 19 30.2 8 5-16/24UNF 32670 18220 0.8
UC209-27 1-11/16 - 85 49.2 22 19 30.2 8 5-16/24UNF 32670 18220 0.76
UC209-28 1-3/4 - 85 49.2 22 19 30.2 8 5-16/24UNF 32670 18220 0.71
UC210 - 50 90 51.6 24 19 32.6 9 M10x1.25 35110 20840 0.8
UC210-30 1-7/8 - 90 51.6 24 19 32.6 9 3/8-24UNF 35110 20840 0.87
